이틀 전 구입한 룸메이트의 6790은 다음과 같은 특징이 있습니다.
- 6870 / 6850과 같은 칩 기반
- 6850보다 TDP가 높아, 6870 기판을 주로 재활용해 제조
6800 시리즈 및 6790에 쓰인 Barts 칩은 5800 시리즈에 쓰인 Cypress의 경량화 버전으로
원 스펙이 1600SP / 80TMU / 32ROP인 Cypress에서 SP와 TMU가 줄었지만 ROP는 그대로인 버전.
최상위 모델인 6870은 Barts의 완전체인 1120SP / 56TMU / 32ROP 스펙이 적용되지만
하위 모델인 6850에는 960SP / 48TMU / 32ROP로 SP와 TMU 갯수가 6870보다 약간 감소되어 있고
최하위 모델인 6790은 800SP / 40TMU / 12ROP로 SP, TMU 뿐만 아니라 ROP 갯수도 반토막이 되었습니다.
(마치 5870/5850으로부터 5830이 파생된 것과 유사한데, 실제로 성능 관계도 그들과 비슷합니다)
그런데, 이 6790에 6870 바이오스를 씌워 SP / TMU / ROP가 살아날 수 있다는 소문을 듣고
망설임 없이 직접 개조를 시도해 보기로 했습니다. 그럼, 지금부터 그 과정을 함께 보시겠습니다.
우선, 가지고 있는 6790으로부터 같은 기판을 쓴 상위 모델이 있음을 유추할 수 있었습니다.
▲ 그 판단의 근거는 바로 보조전원!
보시다시피, 6790은 6핀 보조전원이 한개만 달려 있습니다만 원래 기판에는 하나를 더 달게 되어 있습니다.
즉 6+6핀 구성의 상위 모델이 존재한다는 뜻인데, 그럼 그건 과연 무엇일까요?

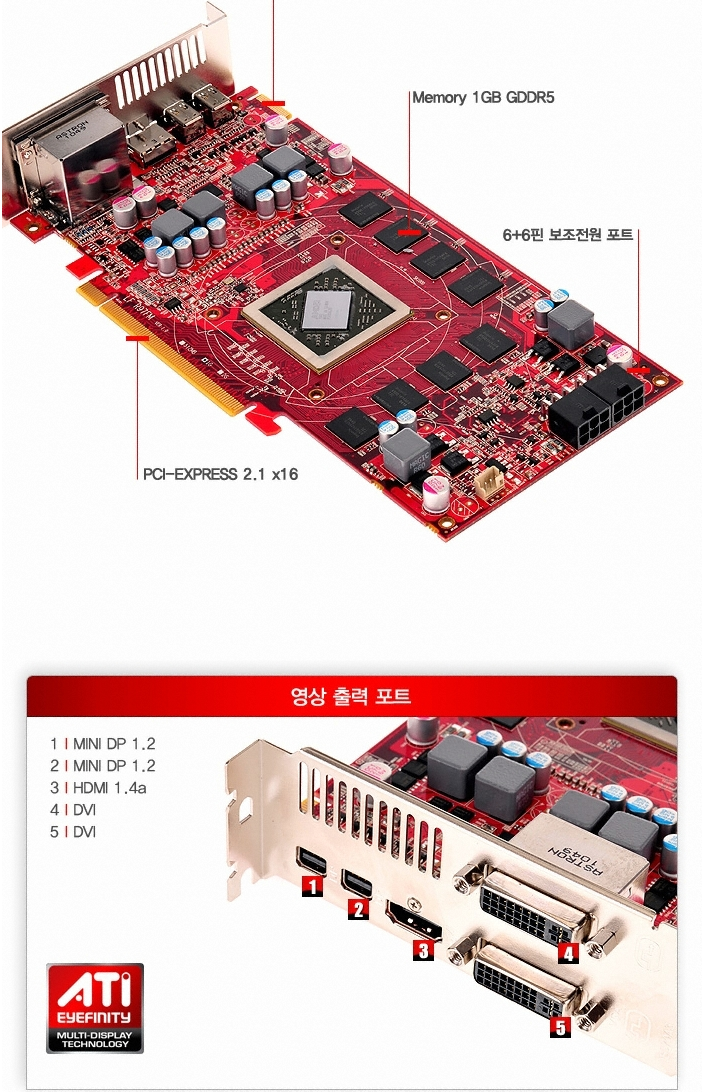

우선 제조사에서 제공한 기판 사진을 보도록 하겠습니다.
▲ (음... 할말이 없다...)
6790의 바로 윗 모델인 6850의 기판 사진을 보겠습니다.
▲ 우선 6850도 6핀 전원이 두개 달릴 기판을 사용하고 있기는 한데 기판 레이아웃이 조금씩 다릅니다.
보조전원 사이의 간격도 그렇고, 전원부 모양도, 출력포트 구성도 완전히 다릅니다.
(즉 바이오스를 씌우면 벽돌이 될 확률이 99.9% ㅋㅋ)
그렇다면 6870은 어떨까요?
▲ 오~ 드디어 이 기판의 원래 주인을 찾은 것 같군요.
자세히 비교해 볼까요?
▲ 보시다시피 6790과 6870에 쓰인 기판은 완전히 동일해 보.
출력 포트 구성이 다른듯 하지만 기판은 같고, 특정 출력단자가 달려있고/안 달려있고의 차이 뿐이죠.
좋아. 너로 결정했다!
.
.
.
그 다음 과정은 테크파워업 (http://www.techpowerup.com
RBE 툴을 사용해 바이오스를 씌워 주는 것이었습니다. 그 과정 스샷들을 보시겠습니다~
▲ 우선 GPU-Z를 통해 확인해 본 6790의
BIOS Version 항목의 맨 오른쪽에 있는 롬 모양 아이콘을 눌러 바이오스를 백업해 둡시다.
▲ 요건 RBE를 통해 로드해 본 6790의 기본 바이오스
▲ 그리고 요건 6870의 기본 바이오스...
▲ 덮어씌우기 완료!!!
.
.
.
그 후 부팅이 되지 않았는데, 당혹스럽게도 보조전원을 안 꽂았을 때 나는 소리가 나는 것이었습니다.
즉 6790은 원래 보조전원이 1개만 들어가도록 되어 있으니 (원래 기판이 어떻든) 1개만 꽂으면 부팅이 되지만
6870은 원래부터 보조전원 2개를 요구하도록 바이오스가 설계되어, 또다른 보조전원이 꼽혀 있지 않으면
실 소비전력이 어떻든지 여부를 떠나 아예 self-approval이 불가능하도록 되어 있는
...이 상황에서 저의 선택은?
.
.
.
.
.
※ 경고: 노약자나 임산부가 보기에 적절하지 않은 장면이 포함되었을 수 있습니다. ※
.
.
.
.
.
▲ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

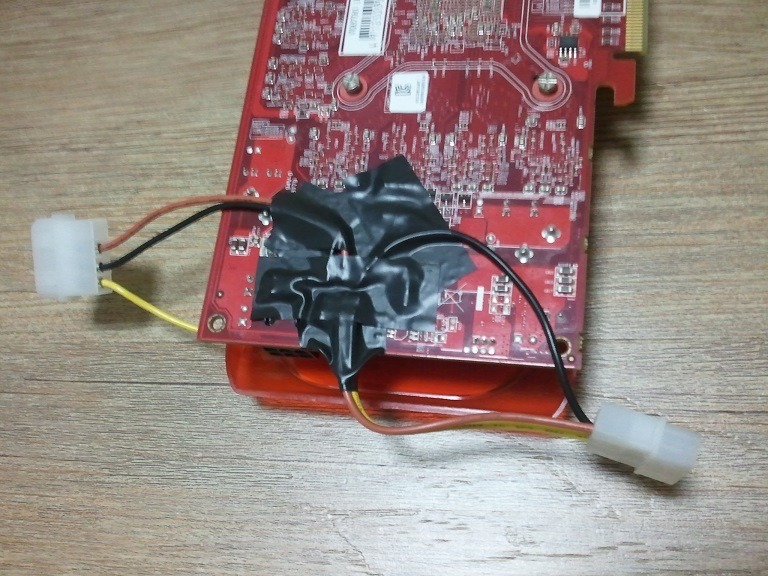

이 ㄷㄱ님께서 보조전원 따위에 무릎꿇을소냐!!!!!!!!!
▲ 헥헥헥...

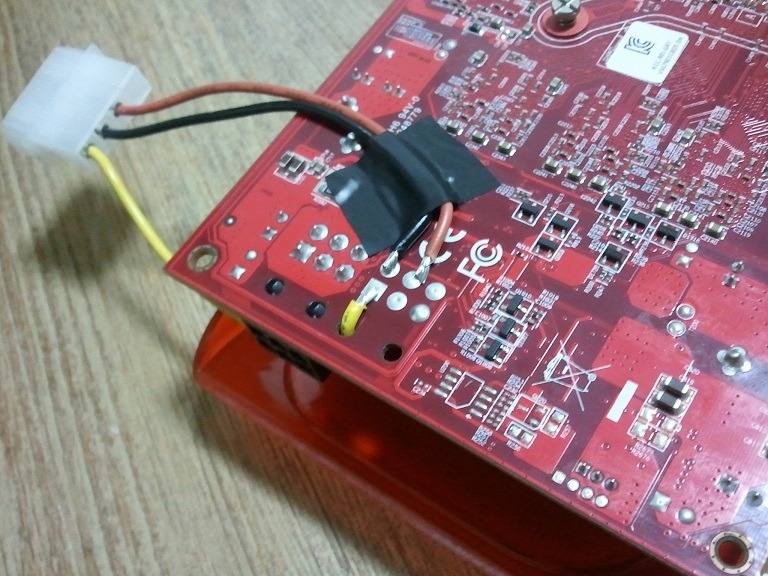

참고로 6핀 보조전원의 연결은 아래와 같습니다. (위 사진에서 6핀이 놓인 방향 순서대로)
흑 / 갈 / 흑
황 / 갈 / 황
참 쉽죠?
.
.
.
.
.
- 다음 화에서 계속됩니다. -
